180°-ko akoplagailu hibridoa - SMA

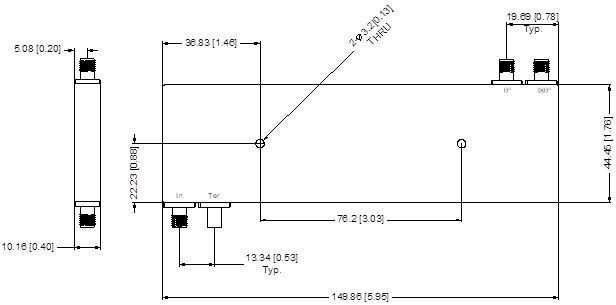

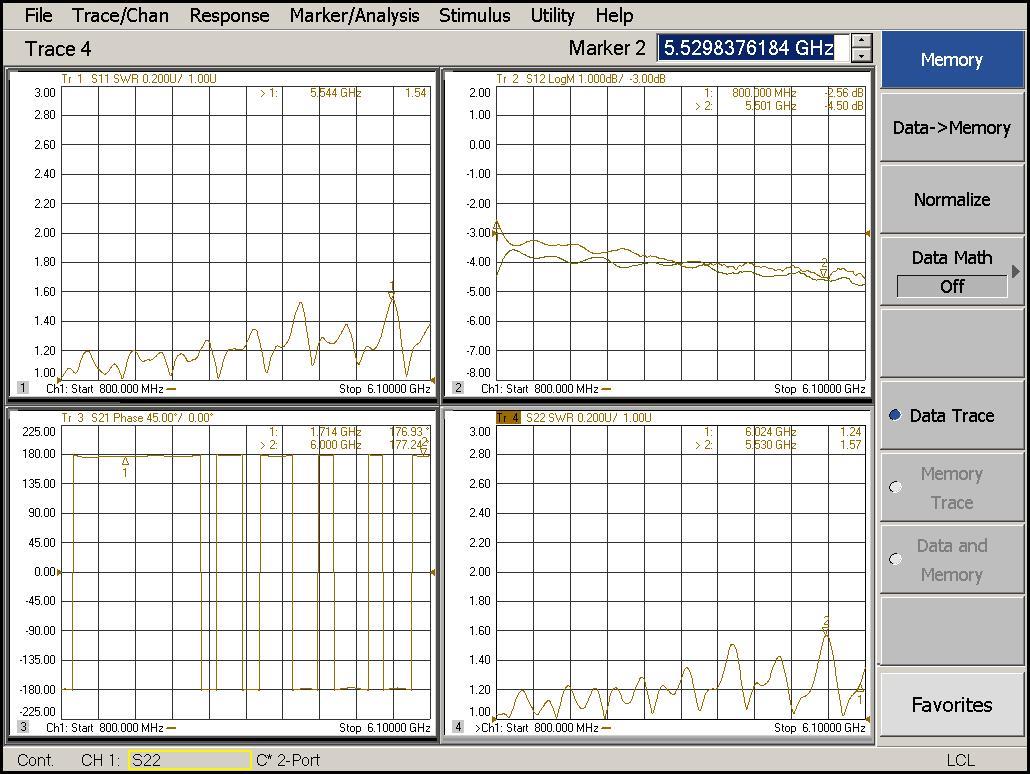

Leader mikrouhinaren 180 °-ko hibridoak hiru eta lau atakako norabide-akoplagailuak dira, 3 dB-ko potentzia banatzeko diseinatuta. RF babestuta daude eta isolamendu handia, miniaturazko tamaina, VSWR baxua, galera txikia eta tenperatura egonkortasuna dituzte. Akoplagailu hibridoak dorre-goiko anplifikadoreetatik BTS hargailuetara seinaleak banatzeko erabil daitezke, seinale-lagingailuen aplikazioetan sistemaren errendimendua kontrolatzeko, seinalea sistema batean injektatzeko bere zerbitzua eten gabe, fase-aldagailu islatzaileak sortzean, etab. Leader mikrouhinen 180 °-ko akoplagailu hibridoek 50 GHz-ra arteko banda zabaleko modelo asko eskaintzen dituzte.

LEADER-MW 's180° hibridoak gezi bikoitzeko eraikuntza-teknikarekin diseinatzen dira, non bi stripline, asimetriko, tapered-line norabide-akoplagailu kaskatuz. Hibridoaren alde bakoitzean transmisio-linea meandreek 180 graduko fase-erlazioa mantentzen dute maiztasun guztietan kanalen artean. Gezi bikoitzeko hibridoak fabrikatzeko akoplamendu asimetrikoak behar ditu bere muturrean (lerroak gurutzatzen diren tokian) guztiz gainjarritako lerroak dituen akoplamendu asimetrikoa, akoplamendu handitik akoplamendurik gabekora berehalako transmisioa osatzen dutenak. Hibridoak hiru geruzako stripline konfigurazio batekin eraikitzen dira. Lerro akoplatuak akoplagailu mehe-zirkuitu-plaka baten kontrako aldeetan grabatuta daude, lodiera berdineko plaka dielektriko pare baten artean sartuta.
